FUNKTIONSPRINZIP
Grundstruktur einfacher Stromkreise
Im einfachsten Fall besteht ein eigensicherer Stromkreis aus einem Speisegerät
(Quelle), einem Feldgerät (Verbraucher) und einer Verbindungsleitung (Kabel).
Aus dem physikalischen Aspekt der Eigensicherheit lässt sich leicht erkennen,
dass die Werte Spannung U, Strom I und Leistung P durch das Speisegerät
bestimmt werden; Induktivität L und Kapazität C jedoch hauptsächlich durch das
Feldgerät und die Leitung.
Aus dem Funktionsprinzip wird auch klar, dass nicht nur bei der Zusammenstel-
lung der Bestandteile eines Ex i-Kreises einige Besonderheiten zu beachten sind,
sondern darüber hinaus auch dafür zu sorgen ist, dass es nicht zu einem unzuläs-
sig hohen Energieeintrag in solche Stromkreise kommt. Ursachen hierfür können
sein:
n
elektromagnetische Einkopplung von außen
n
Verbindung mit anderen Stromkreisen z.B. durch Beschädigung
n
Bauteilefehler in den eigensicheren Betriebsmitteln selbst

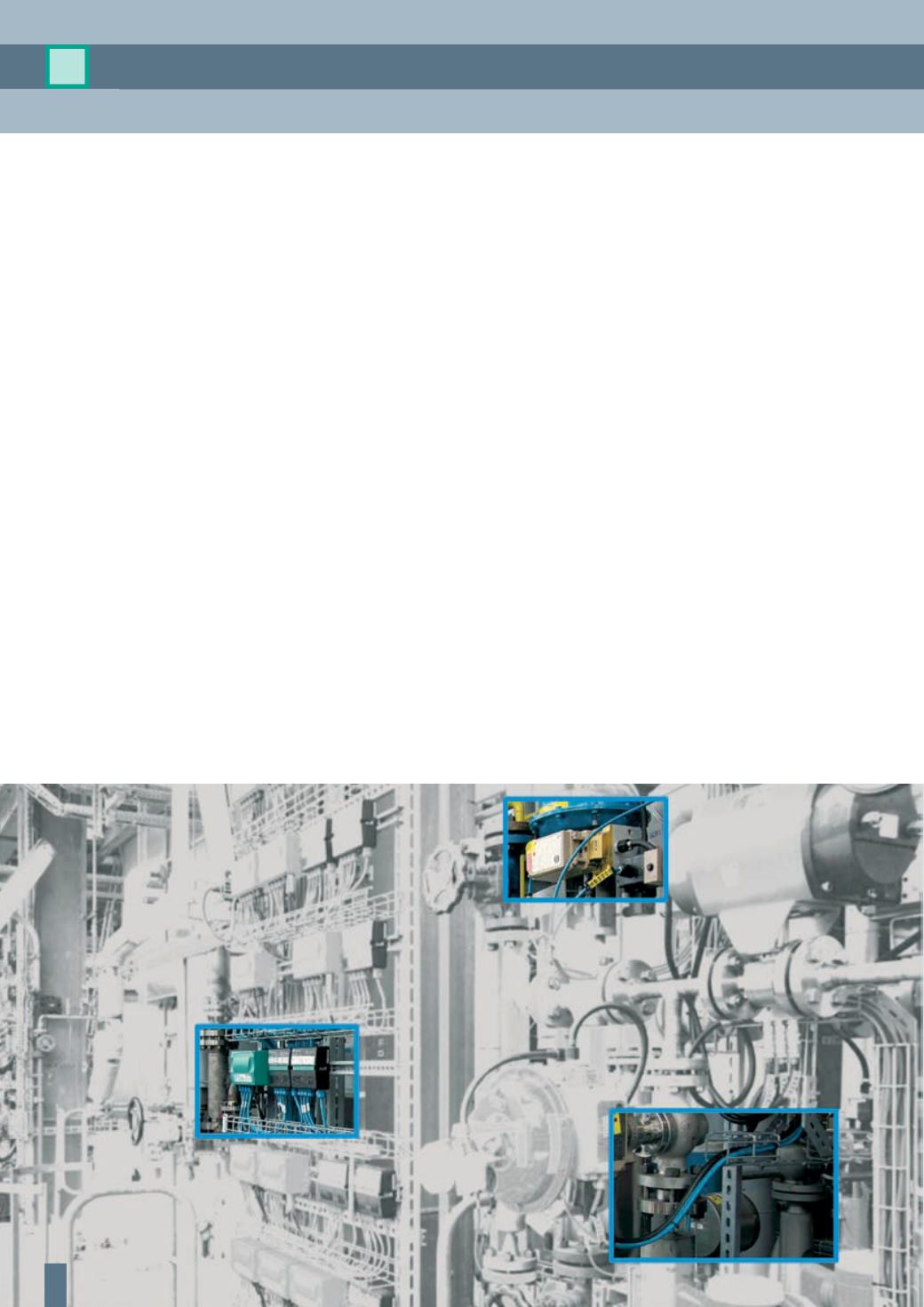

Grundstruktur einfacher Stromkreise
Verbraucher
(Feldgerät)
Quelle
(Speisegerät)
Verbindung
(Kabel)
Unzulässig hohe Energieein-
träge in Ex i-Kreise sind nicht
erlaubt
