Begriffe
Einer der zentralen Begriffe ist der des zugehörigen Betriebsmittels:
„Elektrisches Betriebsmittel, das sowohl eigensichere als auch nicht eigensichere
Stromkreise enthält, und so aufgebaut ist, dass die nicht eigensicheren Stromkrei-
se keine eigensicheren Stromkreise nachteilig beeinflussen können.“ (vgl. dazu
[6] )
Bei diesem zugehörigen Betriebsmittel handelt es sich in aller Regel um das
Speisegerät im Schaltschrank.
An dieses Speisegerät wird ein Feldgerät anschlossen, das sich in der Mehrzahl
der Fälle im explosionsgefährdeten Bereich befindet. Damit handelt es sich um ein
eigensicheres Betriebsmittel im Sinne der Norm:
„Elektrisches Betriebsmittel, in dem alle Stromkreise eigensicher sind.“ (vgl. dazu
[6] )
Dies sind häufig Sensoren zur Temperatur-, Druck- oder Füllstandsmessung oder
auch Näherungsschalter zur Positionserfassung.
Zur Kennzeichnung beider Betriebsmittelarten s. Broschüre (vgl. dazu [3]).

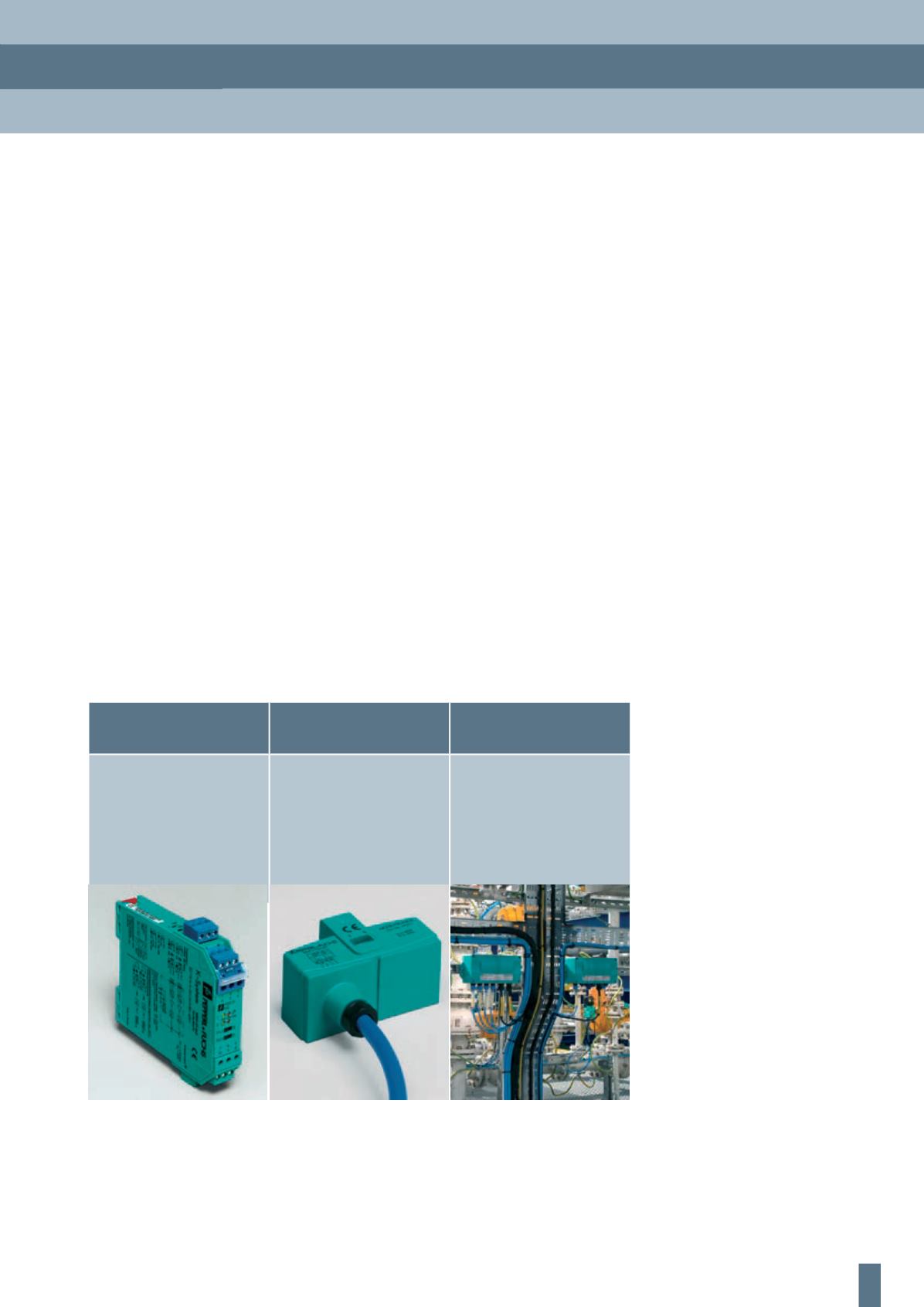

Beispiele eigensicherer Komponenten
Binärer
Trennschaltverstärker
Näherungsschalter
Kabelführung
Trennverstärker mit eigen-
sicherem Steuerstromkreis:
∙ Maximale Ausgangs-
spannung
U
o
= 12,7 V
∙ Maximaler Ausgang-
strom
I
o
= 17,3 mA
∙ Maximale Ausgangs-
leistung
P
o
= 55 mW
Eigensicherer induktiver
Näherungsschalter
∙ Innere Induktivität
L
i
= 100 µH
∙ Innere Kapazität
C
i
= 100 nF
Verlegung eigensicherer
und anderer Kabel
∙ Gefahr elektromagne-
tischer Einkopplung
∙ Gefahr mechanischer
Beschädigung und
galvanischer Kopplung
